試験概要

• 試験対象機器： SUN FLOWER
• 粒子状物質（タバコ煙粒子）、試験対象物質： VOC（35成分）
• 試験方法： ワンパス法
• 測定・分析方法：
  VOC：固相捕集ーガスクロマトグラフ/質量分析法
  粒子状物質：光散乱式パーティクルカウンタ

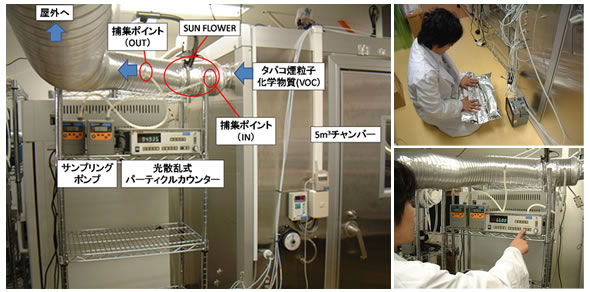

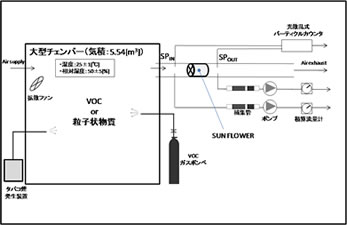

VOCおよび粒子状物質の除去性能をワンパス法により評価する。粒子状物質の評価にはタバコ煙粒子を用いる。環境条件が制御された大型チェンバー内に、VOCまたはタバコ煙粒子を供給し、ある一定濃度を再現する。試験対象機器「SUNFLOWER」は大型チェンバーに接続されており、同機器の運転により、タバコ煙またはVOCが機器内を通過する。その際に、機器の上流側（SPin）と下流側（SPout）で各濃度の測定を行い、機器の除去性能を評価する。

パーティクルカウンターを用いて、機器の吸入・排出口における粒径別粉じん濃度を測定する

試験手順

試験は以下の手順により行いました。

1. チェンバーの運転を開始する。環境条件（温度、相対湿度、換気回数、気流速度、空気清浄度）を調整し、状態を安定させる。
2. ガスボンベおよびタバコ煙発生装置を用いて、ある一定量の対象汚染物質（VOC or 粒子状物質）をチェンバー内に供給する。チェンバー内では、拡散ファンを運転し、汚染物質がチェンバー内に一様に拡散されるようにする。
3. 供給終了後、一定時間放置し、チェンバー内の汚染物質濃度を安定させる。
4. 対象機器の運転を開始し、チェンバー内の汚染ガスを機器に供給する。
5. 機器の吸入口と排出口の対象汚染物質濃度を測定する。対象物質がVOCの場合は炭素系捕集管にて試料空気の捕集を行い、粒子状物質の場合は、光散乱式パーティクルカウンタにて濃度を測定する。
6. VOCの捕集試料はガスクロマトグラフ質量分析計(GC/MS)に導入して、精密化学分析を行う。

試験結果
